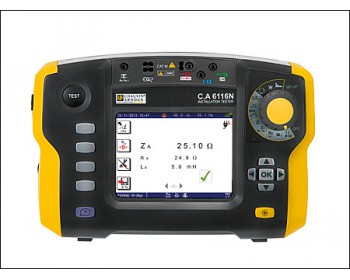

CA 6116N - MULTIFUNCIÓN REBT

El C.A 6116N se presenta como el TODO-EN-UNO del control de las instalaciones eléctricas según las normas nacionales e internacionales (REBT 2002, IEC 60364-6, NF C 15-100, VDE 100, etc.) con interpretación de los resultados obtenidos.

• Robusto, compacto y ligero, el comprobador CA 6116 goza de un diseño que permite una manejabilidad rápida y eficaz.
• Su gran pantalla gráfica con retroiluminación proporciona una excelente lectura.
• Ofrece además un acceso directo al conjunto de las funciones a través del interruptor giratorio,  situado en el frontal del instrumento. Numerosos símbolos acústicos y visuales facilitan una  interpretación rápida de los resultados según las normas.
• Las conexiones han sido simplificadas mediante terminales de entrada bien identificados.
• Una correa de transporte permite trabajar en modo manos libres.

MEDIDAS ESPECÍFICAS

• Posee una amplia pantalla retroiluminada, con diagramas e íconos que facilitan la lectura y muestran todos los resultados relevantes con sencillez.
• Compacto y duradero, el CA6116 está diseñado para ofrecer un manejo rápido y eficaz gracias a una interfaz fácil de entender.
• Un conmutador giratorio localizado en el panel frontal del instrumento permite el acceso directo a todas sus funciones.
• Una amplia variedad de alertas sonoras y símbolos visuales facilitan la rápida interpretación de resultados en función de las normas definidas.
• Posee también una ayuda contextual en cada función; una auténtica guía con esquemas para el usuario.
• Terminales de entrada bien identificados para simplificar las conexiones,
• Un sistema de amarre de 4 puntos facilita su uso dejando las manos libres.

MULTIPLES APLICACIONES

• Es ideal para instalaciones con todo tipo de sistemas de neutro (TT, TN, IT) y por tanto adecuado para uso en aplicaciones del sector residencial, terciario e industrial.
• Los electricistas pueden comprobar sus trabajos en instalaciones reformadas o nuevas, y las compañías de inspección pueden certificar la seguridad de las infraestructuras que tienen que controlar.
• Permite medir, de forma simple y sin riesgo de error, las medidas recomendadas por las diferentes normas de seguridad para instalaciones, construcciones o mantenimiento.
• El CA6116 cumple además con las características y prestaciones para comprobadores de instalación, definidos en la norma internacional IEC / EN 61557.

PRESTACIONES

• Incluso en entornos industriales con perturbaciones eléctricas el CA6116 es una herramienta completa y confiable gracias a la estabilidad de sus mediciones.
• La posibilidad de realizar mediciones de corriente con una pinza amperimétrica significa que los usuarios ya no necesitarán una segunda herramienta para medir fugas de corriente.
• El aumento de equipos electrónicos en las instalaciones incrementan las perturbaciones en la red eléctrica. Es por ello que hemos incorporado las funciones de medición de potencia y armónicos.
• Los usuarios del CA6116 tienen la opción de preparar y programar sus campañas de medida directamente en el instrumento o a través del PC con el software suministrado. El CA6116 permite realizar el almacenamiento de los datos en una estructura jerarquizada, en función del emplazamiento, la habitación y el dispositivo probado.

ANÁLISIS DE RESULTADOS

• El software especializado DataView® puede procesar las mediciones hechas por el CA6116, reconocer el instrumento y abrir el menú correspondiente de forma automática cuando éste se conecta al PC. Los usuarios pueden entonces acceder directamente a través de una estructura jerárquica a los datos registrados en el instrumento, a su configuración, etc. Este software incluye una amplia gama de informes predefinidos conforme a las diferentes normativas, así como la posibilidad de que los usuarios diseñen formatos de informe personalizados que cubran mejor sus necesidades.
• El software ICT que se suministra de forma estándar con el CA6116 ofrece las funciones de descarga de datos, configuración del instrumento, programación de campañas de medida, e impresión de informes, permitiendo así análisis rápidos y simplificados de las mediciones realizadas.
• El CA6116 viene acompañado de una amplia gama de accesorios: una conexión especial tripolar para mediciones de cuadros eléctricos, una sonda para iniciar las pruebas a distancia, una pértiga de continuidad para mediciones en lugares de difícil acceso, etc.

ESPECIFICACIONES TÉCNICAS

• Continuidad a 200mA y 12mA con señal acústica si la medida es <2Ω
• Medición de Resistencia hasta 400kΩ
• Aislamiento a 50-100-250-500-1.000 V hasta 2GΩ
• Medición de tierra 3P (0,50Ω a 4.000Ω)
• Medición de tierra en tensión 1P
• Medición de tierra en tensión 1P selectiva (con 1 piqueta y 1 pinza de corriente)
• Medición de impedancia de bucle Zs
• Medición de impedancia de bucle Zi
• Cálculo de Icc hasta 40kA
• Prueba de diferenciales en rampa y en impulso (6mA-10mA-30mA-100mA-300mA-500mA-650mA-1000mA o variable)
• Medición de corriente y corriente de fuga mediante pinza (pinza MN o C opcionales)
• Rotación de fases
• Medición de potencia (monofásica y trifásica equilibrada) con visualización de la forma de onda en corriente y en tensión
• Armónicos en tensión y corriente hasta orden 50
• Seguridad eléctrica: IEC 61010-1 (CAT III 600V ó CAT IV 300V) y IEC61557

¿QUÉ CONTIENE?

• 1 comprobador CA 6116 con
• 1 cable USB,
• 1 cable para toma de red,
• 1 cable 3 hilos,
• 3 cables de seguridad,
• 3 puntas de prueba de 4 mm de diámetro,
• 3 pinzas cocodrilo,
• 2 cables de seguridad acodados rectos 3 m,
• 1 sonda de mando remoto,
• 1 alimentador,
• 1 correa para mano,
• 1 correa confort 4 puntos,
• 1 bolsa de transporte,
• 1 software de transferencia de datos, 5 fichas de seguridad y 5 manuales de usuario(1 por idioma).
