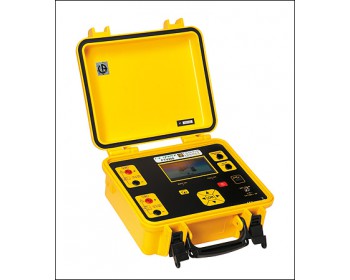

FTV 200 K - INSTALACIONES FOTOVOLTAICAS

In situ, el FTV200 es ideal para verificar los paneles fotovoltaicos. El FTV200 permite realizar las inspecciones exigidas según la norma EN62446 para un panel o una cadena de paneles (STRING).

Con el FTV200, todas las medidas se realizan según la norma IEC/EN60891. Para cumplir las disposiciones de dicha norma, se impone el uso del clinómetro.

Las ventajas:

• Mejor resolución gráfica de las curvas IV
• Mayor librería de paneles integrada
• Mayor número de medidas almacenadas
• Posibilidad de realizar medidas en todas las tecnologías de PV (cristalina, capa delgada, etc.)
• El instrumento da un resultado: GO-NOGO
• Pruebas y medidas según las normas internacionales
• Funcionamiento en carga

FUNCIONES

• Medir la tensión de salida del módulo/string PV hasta 1.000 VDC
•  Medir la producción actual del módulo/string PV hasta 10 ADC
•  Medida de la radiación solar [W/m2] con la célula de referencia
•  Medida automática de la temperatura
•  Prueba de evaluación de los resultados Correcto/no correcto
•  Tipo de panel : monocristalino, policristalino, capas finas, amorfos y micromorfos
•  Visualización digital a color y gráfico de las características IV
•  Método de medida de 4 hilos para una mayor precisión
•  Comparación con las condiciones estándares
•  Memoria interna para el almacenamiento de datos
•  Hasta 10.000 módulos fotovoltaicos en la base de datos interna
•  Posibilidad de conectar una memoria externa a un puerto USB
•  Visualización de los resultados en pantalla
•  Conectores MC4 para la medida de la tensión y de la corriente
•  Curvas de 500 puntos para una mayor resolución con función “zoom”
•  Cálculo automático y en tiempo real del “Fill Factor” (FF)
•  Lápiz USB para transferir los datos

¿QUÉ CONTIENE?

• I-V TRACER FTV200. Con piranómetro y PT100
• 1 Bolsa de transporte
• 1 juego de cables de  3 m
• 1 juego de adaptadores MC4 (rojo/negro)
• 1 adaptador MC4/banana 4 mm,
• 1 lápiz magnético para pantalla táctil
• 1 lápiz  USB
• 1 piranómetro profesional
• 1 sonda Pt100 para la temperatura ambiente,
• 1 adaptador de red,
• 1 juego de puntas de prueba flexibles,
• 1 manual de instrucciones,
• 1 software PC
• 1 certificado de conformidad
