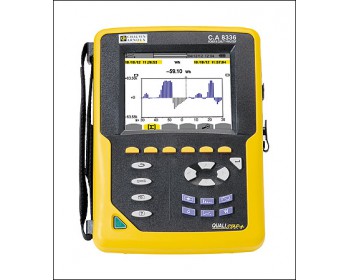

CA8336 - ANALIZADOR DE RED

Destinado para los servicios de control y mantenimiento de los edificios industriales o administrativos, el Qualistar+ C.A 8336 permite obtener una imagen instantánea de las principales características de la calidad de la red eléctrica. Sus funciones hacen de este analizador un instrumento ideal para realizar el mantenimiento, sea preventiva o correctiva. Asimismo permite realizar el balance energético integral de una instalación.

Para el dimensionado de una instalación eléctrica o para diagnosticar los defectos de conmutación, el C.A 8333 dispone de las funciones Inrush y TrueInrush.

Manejable y muy compacto, este instrumento propone también numerosos valores calculados y varias funciones de procesamiento. El C.A 8336 consta de 4 canales medida en tensión y 4 canales de medida en corriente. El C.A 8336 captura y registra simultáneamente todos los parámetros, transitorios, alarmas y forma de onda.

El C.A 8336 reconoce automáticamente los sensores de corriente al conectarlos. Ofrece la posibilidad de combinar distintos sensores de corriente, y la configuración de los ratios permite obtener una lectura directa de las medidas.

FUNCIONES

• Visualización en tiempo real de las formas de onda (4 tensiones y 4 corrientes)
• Medidas de tensiones y corrientes eficaces a la mitad de cada periodo
• Manejo intuitivo
• Reconocimiento automático de los distintos tipos de sensores de corriente
• Medida en todo tipo de instalación: trifásica, Aron…
• Toma en consideración de todas las componentes continuas
• Medida, cálculo y visualización de los armónicos hasta el orden 50º
• Visualización del diagrama fasorial de Fresnel
• Medida de las potencias P, Q, S y D, total y por fase
• Medida de las energías, total y por fase
• Cálculo del factor K & FHL
• Cálculo de las tensiones y corrientes distorsionantes
• Cálculo del factor de desplazamiento de potencia cos φ (DPF) y del factor de potencia (PF)
• Inrush de hasta 10 minutos
• Capturas de centenares de transitorios de varias decenas de μs
• Cálculo de los flickers Pst & Plt
• Cálculo del desequilibrio (en corriente y tensión)
• Supervisión de la red eléctrica mediante configuración de alarmas
• IEC 61000-4-30 Clase B
• Memorización y registro de capturas de pantalla tanto de la imagen como de los datos
• Registro y exportación a PC
• Software de comunicaciones y descarga de datos en tiempo real con un PC

¿QUÉ CONTIENE?

• Un analizador Qualistar+ suministrado con una bolsa para accesorios
• 5 cables tensión banana 4 mm de 3 m
• 5 pinzas cocodrilo
• 1 juego de identificación 12 colores de los cables y entradas
• 1 película protectora de pantalla antirayado (pegada)
• 1 cable USB
• 1 cable de alimentación a la red
• 1 alimentador
• 1 ficha de seguridad
• 1 CD con manual de instrucciones en varios idiomas
• 1 CD software PC de transferencia de datos (Power Analyser Transfer).
• SE ENTREGA SIN PINZAS AMPERIMÉTRICAS. A CONFIGURAR POR EL CLIENTE.
